Апарат для анестезії Leon MRI

Апарат Leon MRI розроблено як спеціальну версію наркозно-дихального апарату Leon, призначену для анестезії та респіраторної підтримки пацієнтів під час проведення магнітно-резонансної томографії в умовах високого магнітного поля з індукцією до 0,04 тесла. Сумісний з найбільш поширеними системами МРТ (1,5 Т та 3,0 Т). Оснащений вбудованим монітором магнітного поля для забезпечення правильного розташування апарату по відношенню до томографа

Блок вентиляції, інтерфейс користувача та моніторинг є повністю незалежними модулями. У випадках виходу з ладу блоку вентиляції можливе проведення ШВЛ у ручному режимі із збереженням повного об’єму моніторингу

Апарат має, сумісне з Selectatec або Dräger, кріплення для 2 випарників анестезуючих засобів

Параметри

Режими дихальної підтримки

Штучна вентиляція проводитиметься в режимах

  • з керуванням за об’ємом (IMV, S-IMV)
  • з управлінням за тиском (PCV, S-PCV)
  • з управлінням тиску/потоку (PSV)
  • з апаратом штучного кровообігу (HLM)
  • ручний режим ШВЛ/спонтанний режим ШВЛ (РУЧ/СПОНТ)
  • режим моніторингу (МОН)

Апарат оснащений високочутливим потоковим тригером визначення самостійних вдихів пацієнта. Діапазон регулювання дихального об’єму: 20-1600 мл.

Надійність та безпека експлуатації

В апараті передбачена візуальна індикація тривог, що добре помітна з усіх боків, у тому числі за межами магнітного поля. Для сповіщень та тривог використовуються світлодіоди різних кольорів залежно від рівня пріоритету

Високу безпеку пацієнта та медперсоналу при проведенні анестезії забезпечують

  • резервне газопостачання за рахунок балонів кисню та закису азоту (опціонально), що монтуються в станцію
  • незалежний канал для подачі газів у ручному режимі
  • додатковий захист від гіпоксичного регулювання інгаляційної суміші
  • контроль постійного потоку свіжого газу, блокування N2O за недостатньої концентрації O2
  • запобіжні клапани, що спрацьовують автоматично у випадках небезпечно високого або низького тиску подачі газів
  • можливість роботи в автономному режимі не менше 100 хвилин (при повній зарядці батарей)
  • автоматичне виявлення витоків та проблем у контурах
  • підключення до системи відведення газів із приміщення

Ергономічність та простота в обслуговуванні

Для змішування газів застосовується класичний блок ротаметрів, контроль FiO2 забезпечує парамагнітний датчик

Інгаляційний наркоз проводиться з використанням: напіввідкритого, напівзакритого або закритого контурів

Зміна абсорбера без розгерметизації контуру, легкість заміни блоку пацієнта зводять до мінімуму вимушені перерви у роботі фахівців

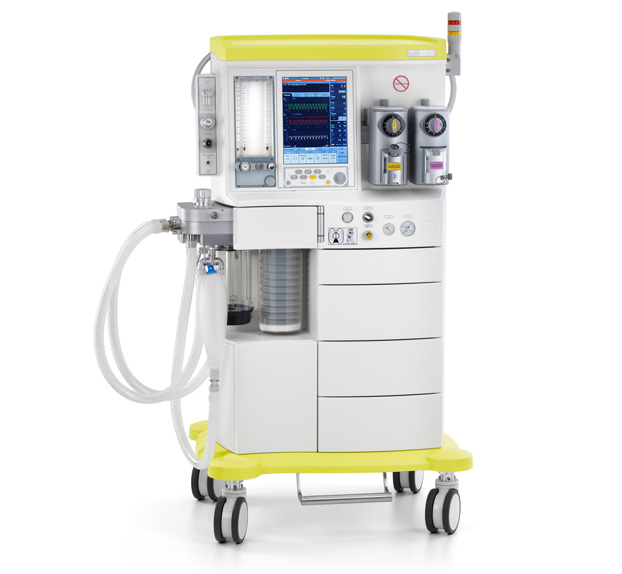

Робочі модулі наркозного апарату розміщені на компактному мобільному візку з 4 антистатичними колесами, які мають механізм блокування, який спрацьовує при натисканні єдиної педалі гальма ніг

Вбудовані висувні ящики та шафа з дверцятами використовуються для зберігання витратних матеріалів та інструментів

В апараті передбачено вбудований аспіратор з додатковою можливістю підключення до центральної системи вакууму

Апарат оснащений високочутливим потоковим тригером визначення самостійних вдихів пацієнта. Діапазон регулювання дихального об’єму: 20-1600 мл

Параметри моніторингу

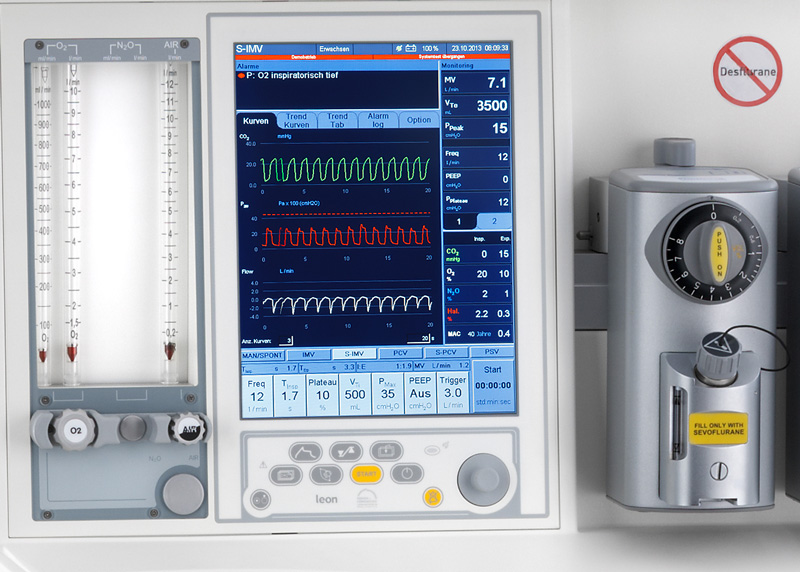

Наркозний апарат оснащений вбудованим сенсорним дисплеєм діагоналлю 12”, на якому відображаються дані у вигляді 4 кривих у реальному часі, тренди у графічній і табличній формі, інформація про події та тривоги

На екран виводяться розрахункові значення легеневої механіки: динамічного та статичного комплайнсу, опору дихальних шляхів, а також хвилинної альвеолярної концентрації (МАК) анестетика

В окремому вікні розміщуються числові показники концентрації газів. Мультигазовий аналізатор автоматично визначає вміст інгаляційного анестетика, закису азоту, кисню, вуглекислого газу, FiO2 на вдиху та на видиху

При проведенні ШВЛ в ручному режимі зберігається повний об’єм моніторингу, так як блок вентиляції, інтерфейс користувача та моніторинг є незалежними модулями
